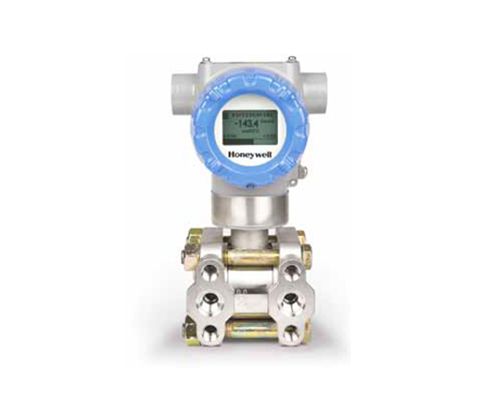

SMV3000 智能多变量变送器是以微处理器为基础的智能变送器。新推出的 R300 版本，全面提升了变送器的精度、可靠性及长期稳定性指标。它通过同时分别检测温度、压力(绝压或表压)、和差压等三个过程变量，按工业标准的计算方法得出第四个过程变量(质量流量或体积流量)，并输出对应的4~20mA 模拟信号和数字信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。具有 DE 通讯协议，可与霍尼韦尔的ExperionPKSTM 集散控制系统和智能现场通讯器(SFC)实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。

测量范围

输入：

差压测量：0～100kPa

压力测量：0～21MPa

温度测量：选用2、3、4线制Pt100铂热电阻或E，J，

K，T型热电偶输入。

输出：4～20mA(补偿过的流量信号)

应用场合

1. 需进行温度和压力补偿的理想气体的质量流量和体积流量的测量

2. 需进行温度和压力动态补偿的液体的质量流量和体积流量的测量

3. 需进行密度补偿的过热蒸汽的质量流量和体积流量测量

普通变送器流量测量方案

使用普通变送器进行温度压力补偿的流量测量方案如图10-1所示。从图中可以看出，需要三台变送器同时测量过程对象的差压、压力、温度等三个参数，并输入到流量积算仪进行运算，计算出的流量值再进入DCS、PLC及回路控制器等。信号通过这些控制装置处理后送给执行机构，完成对回路的控制。
