霍尼韦尔MCT通讯器是一款在便携计算机上使用的工程和维护工具，可以组态、监控、诊断和管理智能现场仪表/设备。其专业化设计方案不仅便于使用，而且可以提高操作效率。它同时支持HART和霍尼韦尔的DE协议。使用MCT通讯器，用户可以方便地访问仪表组态数据库参数，不需要提前进行培训，不需要使用用户手册，也不需要相关经验。每个MCT通讯器都带有所有注册的HART DD文件，并可以随时添加未发布的DD文件 – 这样只要能够下载DD文件，就可以组态任何HART新设备。用户可以使用ActiveSync/“移动设备中心”软件以及产品附带的USB电缆，方便地下载和安装新DD文件。

   MCT通讯器带有两个软件应用程序：

1. MCT软件包可以组态霍尼韦尔DE协议设备。

2. FDC 2.X软件可以组态通用HART设备。

通过将这两种应用程序结合起来，可以为HART设备和霍尼韦尔DE设备实现真正的“通用”组态。MCT404符合FM、ATEX和IECEx的1类区域本质安全要求。

   特点

● 可组态任何霍尼韦尔DE协议的变送器设备：包括SmartLine压力和温度变送器。

● 通过IrDA端口，IrDA应用程序可以与其它IrDA标准设备互动，其中包括：霍尼韦尔ISA100无线设备、UDA 2182分析仪和UDC控制器。

● 借助公开发布的HART设备描述(DD)文件，可以组态任何制造商生产的HART设备。

● 采用防护等级为IP65的外壳，具有工业级耐用性能。

● 可以使用高32 GB的工业级SD卡存储数据，以扩展内存。

● 带有480×}640高分辨率背光显示器和环境光线传感器。

● 采用便于操作的大按钮数字键盘，或者采用字母数字键盘，以提供手机般的易用性和轻松的文本输入。

● 支持Wi-Fi快速数据交换;无线局域网(WLAN)：

802.11 a/b/g/n。

MCT404多协议通讯器

SmartLine

产品说明书

耐用型1类区域

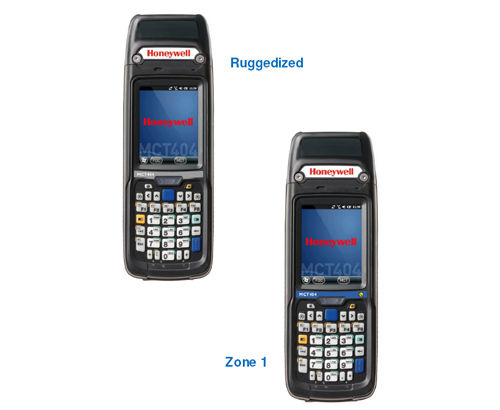

图1 MCT404多协议通讯器

(耐用型和1类区域本质安全型)

2 MCT404多协议通讯器

● 可以通过计算机连接方便地下载任何新供应商的DD文件。

● 具有直观的图形用户界面，可以方便地寻找和组态设备。

● 提供耐用型以及本质安全型两款产品：

- 耐用型产品： 能承受恶劣环境，无防爆认证。

- 1类区域认证：本质安全型产品，拥有FM I级1区认证，ATEX和IECEx 1类区域认证。

● 全面支持所有HART 5.X、HART 6.X和有线HART 7.X.命令，并采用DD-IDE/SDC 625技术和“开放”工具标准。

   优势

● 支持变送器诊断和在线监控功能以及变送器校准。

● 通过一个手持设备实现HART和DE协议现场仪表组态。可以组态常用、通用以及专用设备命令。

● 在组态过程中，用户界面会给出详细的说明和子菜单，即使是生手也能方便地操作。

● 在操作者执行如下功能时，可以与HART设备通讯：

- 初次组态设备

- 启用一种方法

- 更改一个组态参数

- 确定一个设备的实际“状态”或者过程变量

- 激活一个设备的内部诊断功能

● 在供应商发布新DD文件时，避免出现过时问题：

- 可以从HART网站下载新DD文件。

- 如果无法在HART网站找到DD文件，可以从制造商的网站获取新的DD文件。

- 霍尼韦尔FDC 2.X应用程序带有内置的DD管理器，便于增加和删除DD文件。FDC 2.X还支持IEC 61804-3 EDDL标准。

- 霍尼韦尔FDC 2.X应用程序可以创建定制视图，使用户更方便、更快速地访问设备信息。

- 采用了改进的DD文件选择机制，在缺少合适DD文件的情况下可以采用如下组态选项：

* 使用通用DD文件;使用以前版本的DD文件或者始终不断地提醒用户

● 采用了数据合理性检查功能。在指定的条件下，MCT通讯器不会接受超出设备范围之外的组态方案，从而降低了出现高成本错误的概率。

● 在MCT404 4.2版中的FDC 2.X应用程序可以帮助用户获取相连设备组态历史的快照信息。此历史信息可以导入到FDM数据库。在FDM301.1.1以及更高版本中提供此功能。其优势如下：

- 提供所有FDM在线和离线设备的全面设备数据库。

- 能够安排设备校准日程。

- 用户可以使用FDC 2.X应用程序从FDM(现场设备管理器)导入设备组态参数。

软件版本：霍尼韦尔FDC应用软件版本为FDC 2.X，在本文中将其称为FDC 2.X。
